Кнопка
Элемент управления Кнопка позволяет пользователю щелкнуть его для выполнения какого либо действия. Информация о нажатии Кнопки передается в контроллер. Кнопка может иметь разную форму и цвет, может содержать текст.

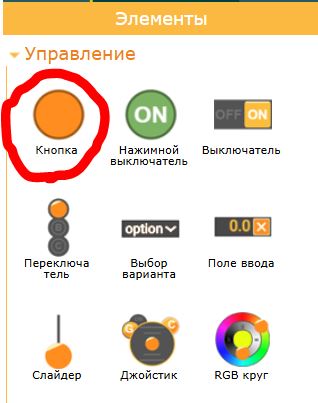

Кнопка находится на вкладке Управление левой панели редактора. Щелкните мышкой в изображение кнопки и переместите ее на экран редактора.
Данные
| Данные | Тип | Значение | Направление |
| Состояние нажатия кнопки | uint8_t | 0 - кнопка не нажата 1 - кнопка нажата в данный момент |
input |

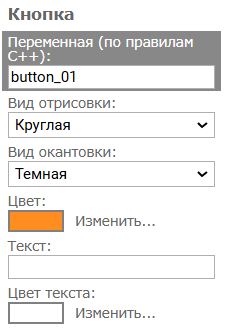

Настройка
- Переменная. Указывается имя переменной которая будет привязана к кнопке. Имя задается по правилам именования переменных C++.
- Вид отрисовки. Указывается внешний вид кнопки.
- Вид окантовки. Указывается вид рамки кнопки.
- Цвет. Указывается цвет кнопки.
- Текст. Указывается текст размещенный на кнопке.
- Цвет текста. Указывается цвет текста размещенного на кнопке.
Варианты отображения
В качестве надписи допускается использование специальных символов кодировки, например смайликов. Для этого найдите нужный вам символ, например в браузере на любом сайте, и скопируйте его в поле настройки элемента Надпись.
Описание работы
Когда пользователь касается кнопки и нажимает ее, состояние о нажатии кнопки передается в контроллер через связанную переменную. Когда кнопка не нажата значение переменной равно 0. Когда кнопка нажата значение переменной равно 1.
Если кнопка будет нажата и отпущена очень быстро, то такое кратковременное нажатие будет так же передано в контроллер. В этом случае переменная будет равна 1 в течении одного цикла работы контроллера.
Примеры исходного кода
Проверить состояние кнопки.
void loop () {
RemoteXY_Handler ();
if (RemoteXY.button != 0) {
// TODO сейчас кнопка не нажата
}
else {
// TODO сейчас кнопка нажата
}
}
Получить момент нажатия кнопки
uint8_t prevButtonState = 0;
void loop () {
RemoteXY_Handler ();
if ((RemoteXY.button != 0) && (prevButtonState == 0)) {
// TODO ловим момент нажатия кнопки
}
prevButtonState = RemoteXY.button;
}
Изменить состояние выходного контакта контроллера
#define PIN_BUTTON 13
void setup () {
pinMode(PIN_BUTTON, OUTPUT);
}
void loop () {
RemoteXY_Handler ();
if (RemoteXY.button != 0) {
digitalWrite(PIN_BUTTON, HIGH);
}
else {
digitalWrite(PIN_BUTTON, LOW);
}
}
